بال سکرو سپورٹ

FK6 اور FF6 ایک چھوٹے بال سکرو کے لیے ایک کمپیکٹ اینڈ-سپورٹ جوڑا بناتے ہیں۔ ان کے فلانگ والے جسم مشین کی بنیاد کے اوپر بیٹھنے کے بجائے مشینی سرے والی پلیٹوں کے ساتھ جڑ جاتے ہیں۔

BK اور BF یونٹ بال اسکرو کے لیے دو مختلف سپورٹ شرائط قائم کرتے ہیں۔ BK ڈرائیو-سائیڈ شافٹ پوزیشن کو ٹھیک کرتا ہے، جب کہ BF فکسڈ-مکمل رکاوٹ کو ڈپلیکیٹ کیے بغیر مخالف جرنل کو مستحکم کرتا ہے۔

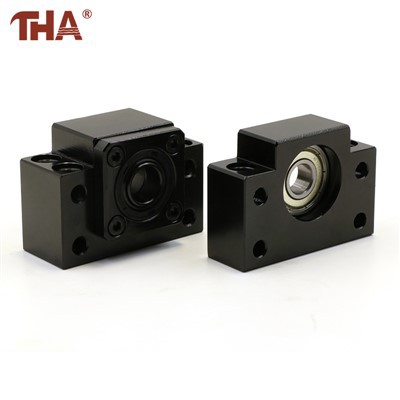

تصویری سیٹ میں گیند کے اسکرو کے مشینی سروں کے لیے دو مختلف مربع بیئرنگ ہاؤسنگ ہوتے ہیں۔ احاطہ شدہ یونٹ ڈرائیو-اختتام کی پوزیشن کو قائم کرتا ہے، جبکہ سنگل-بیئرنگ یونٹ مخالف جرنل رکھتا ہے۔

تصاویر میں ایک FK فکسڈ-اینڈ یونٹ اور ایک FF سپورٹ-اینڈ یونٹ دکھایا گیا ہے جو ایک بال سکرو ماؤنٹنگ جوڑی کے طور پر فراہم کیا گیا ہے۔ ان کے ملتے جلتے چار-ہول ہاؤسنگ مختلف کام انجام دیتے ہیں اور مختلف

FK اور FF سپورٹ نمبر ہمیشہ مساوی-نمبر جوڑا نہیں بناتے ہیں۔ درست امتزاج کا تعین دو مشینی شافٹ سروں اور مشین کے اینڈ پلیٹس کے بڑھتے ہوئے جیومیٹری سے ہوتا ہے۔

EK اور EF بال اسکرو کے مخالف سروں پر نصب ہیں، لیکن وہ ایک ہی کام انجام نہیں دیتے ہیں۔ EK یونٹ سکرو کے محوری حوالہ کو قائم کرتا ہے، جبکہ EF یونٹ دوسرا محوری کلیمپ بنائے بغیر دور کے سرے کو سپورٹ کرتا

FK یونٹ بال سکرو کے ڈرائیو اینڈ کو کمپیکٹ فلینجڈ ہاؤسنگ، بیئرنگ ترتیب اور شافٹ لاک نٹ کے ذریعے محفوظ کرتا ہے۔

EK سپورٹ یونٹ بال اسکرو اسمبلی کا فکسڈ ریفرنس پوائنٹ قائم کرتا ہے۔ اس کی کمپیکٹ ہاؤسنگ میں تنصیب کی جگہ کو کم سے کم رکھتے ہوئے مشترکہ محوری اور ریڈیل بوجھ کو سہارا دینے کے لیے ایک ایڈجسٹ، پہلے سے لوڈ

FF سیریز FK اور FF بڑھتے ہوئے ترتیب میں گیند کے اسکرو کے نان-سرے کا پتہ لگانے کی حمایت کرتی ہے۔ اس کا کمپیکٹ فلینج ہاؤسنگ اختتامی-چہرے کی تنصیب کے لیے ہے جہاں ایک بیس-ماؤنٹڈ سپورٹ بلاک غیر موزوں ہے۔

EF سیریز سپورٹنگ-سائیڈ یونٹ ہے جسے EK فکسڈ-اینڈ بلاک کے مخالف استعمال کیا جاتا ہے۔ یہ ایک چھوٹی گیند سکرو شافٹ کے مفت سرے کو لے جاتا ہے جب کہ محوری مقام کو EK کی طرف چھوڑتا ہے۔

BK سیریز بال سکرو شافٹ کے مقررہ سرے کو تلاش کرتی ہے۔ اس کا بیئرنگ ترتیب محوری حرکت کو کنٹرول کرتے ہوئے گردش کو سپورٹ کرتا ہے، جو اسے معیاری BK اور BF کی تنصیب کا مقام بناتا ہے۔

کچھ مشینیں مربع سپورٹ بلاک کے لیے ڈرائیو کے آخر میں جگہ نہیں چھوڑتی ہیں، اور یہی صورت حال ہے جس کے لیے یہ راؤنڈ-ہاؤسنگ سپورٹ بنایا گیا تھا۔ یہ وہی کام کرتا ہے جو ایک مربع بریکٹ کرتا ہے، صرف اتنے
